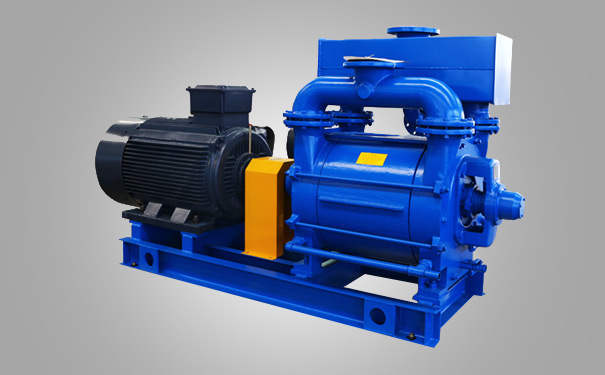

2BE1液環真空泵及壓縮機
- 2BE1 liquid ring vacuum pump
■ 2BE1液環真空泵特點
1.上置式汽水分離器設計，節省空間有效降低噪音。
2.預留側面的吸排氣法蘭安裝簡單方便。
3.軸承全部采用德國進口，穩定葉輪與圓盤間的間隙，確保葉輪準確定位，及設備運轉過程中的高穩定性和持續性。
4.軸套采用高鉻不銹鋼制作，提高使用壽命。
5.電泵帶輪帶漲套，執行出口標準。
6.泵體選材多樣，高精度數控加工。
7.鑄件按照出口標準制造，全部采用樹脂砂鑄造，退火處理。
8.葉輪材質全部采用球墨鑄鐵鑄造或鋼板焊接，然后高溫固熔處理。保證了2BE1真空泵葉輪在各種惡劣工況下的穩定性，提高了2BE1真空泵的使用壽命。
9.機械密封(選配件)全部采用進口件。
10.真空泵零部件可與國外進口設備同型號產品零部件1：1互換。
11.泵的供貨范圍可根據客戶要求靈活選擇
■ 2BE1液環真空泵概述
沃爾姆2BE1系列液環真空泵的排氣系統采用獨特的聚四氟乙烯閥板結構(原水環泵為球閥結構)。閥板覆蓋在平圓盤外側的排氣孔上，并由另一側的不銹鋼擋板定位，此閥板隨入口壓力的變化而改變其彎曲程度，使得泵送介質在達到入口壓力時即可排出泵外。該結構避免了真空系統中的過壓縮，可以自動調整排氣面積降低能量的消耗，從而達到*佳的運行效率。本系列泵為單級單作用結構形式，具有結構簡單，維修方便，運行可靠，高效節能等優點。相對于目前國內廣泛使用的SK、2SK、SZ系列水環式真空泵具有技術先進、真空度高、功耗低、運行可靠等顯著優點，是其理想替代產品。
■ 2BE1液環真空泵泵的供貨范圍可根據客戶要求靈活選擇
泵頭：包括上置式分離器、連通管。
整機：包括泵頭、上置式分離器、連通管、電機、底盤、護罩、電泵聯器或電泵帶輪、皮帶。
真空泵機組：包括真空泵整機、氣水分離器、單向閥、波紋管及連通管路、電接點真空表、自耦式減壓起動柜。
成套裝置：包括整機泵、氣水分離器(帶液位計)、熱交換器、閥門、常閉閥、過濾器、真空表、壓力表、管路、電控柜。
入口壓力低于33mbar(絕壓)是的二級或多級真空系統(水環—羅茨機組)
●各種各樣的傳動方式，如：聯軸器傳動、皮帶輪傳動、減速機傳動。
●根據介質腐蝕性可以提供特殊材料：304和316L不銹鋼等材質;根據客戶需求可以提供填料密封和機械密封等多樣性的密封方式。
■ 2BE1液環真空泵應用領域
2BE1系列水環真空泵及壓縮機的應用范圍非常廣泛，例如冷凝器抽真空、飛灰處理中的脫硫裝置、乙炔等易燃易爆的特殊氣體壓縮、臭氧壓縮、紙漿和造紙、氣體回收、土壤凈化、消毒、脫水、過濾、擠壓/真空成型、浸漬、萃取、變壓吸附脫碳、提氫、制氧、提純等。
■ 2BE1液環真空泵技術參數
| 型號 | 轉速 （傳動方式） r/min | 電機功率 kW | 配用電機 380V | 極限真空度 mbar | z u i 大抽氣速率 | 泵重 (整機） kg | |
| m3/h | m3/min | ||||||
| 2BE1 102 | 1450 1450 | 5.5 7.5 | Y132S-4 Y132M-4 | 33mbar (-0.098MPa) | 235 235 | 3.9 3.9 | 252 265 |
| 2BE1 103 | 1450 1450 | 7.5 11 | Y132M-4 Y160M-4 | 33mbar (-0.098MPa) | 405 405 | 6.8 6.8 | 291 333 |
| 2BE1?152 | 1450（直聯） 1100（皮帶） 1300（皮帶） 1625（皮帶） 1750（皮帶） | 15 11 15 18.5 22 | Y160L-4 Y160M-4 Y160L-4 Y180M-4 Y180L-4 | 33mbar (-0.098MPa) | 465 340 415 510 535 | 7.8 5.7 6.9 8.5 8.9 | 481 437 481 515 533 |
| 2BE1?153 | 1450（直聯） 1100（皮帶） 1300（皮帶） 1625（皮帶） 1750（皮帶） | 18.5 15 18.5 22 30 | Y180M-4 Y160L-4 Y180M-4 Y180L-4 Y200L-4 | 33mbar (-0.098MPa) | 600 445 540 660 700 | 10.0 7.4 9.0 11.0 11.7 | 533 480 533 551 601 |
| 2BE1?202 | 970（直聯） 970（直聯） 790（皮帶） 880（皮帶） 1100（皮帶） 1170（皮帶） 1300（皮帶） | *18.5 22 15 18.5 30 30 37 | Y200L1-6 Y200L2-6 Y160L-4 Y180M-4 Y200L-4 Y200L-4 Y225S-4 | 33mbar (-0.098MPa) | 760 760 590 675 850 890 950 | 12.7 12.7 9.8 11.3 14.2 14.8 15.8 | 916 926 830 850 940 945 995 |
| 2BE1?203 | 970（直聯） 790（皮帶） 880（皮帶） 1100（皮帶） 1170（皮帶） 1300（皮帶） | 37 22 30 37 45 55 | Y250M-6 Y180L-4 Y200L-4 Y225S-4 Y225M-4 Y250M-4 | 33mbar (-0.098MPa) | 1120 880 1000 1270 1320 1400 | 18.7 14.7 16.7 21.2 22.0 23.3 | 1065 930 995 965 1080 1170 |
| 2BE1?252 | 740（直聯） 565（皮帶） 660（皮帶） 820（皮帶） 885（皮帶） 920（皮帶） | 45 30 37 55 55 75 | Y280M-8 Y200L-4 Y225S-4 Y250M-4 Y250M-4 Y280S-4 | 33mbar (-0.098MPa) | 1700 1230 1500 1875 2000 2080 | 28.3 20.5 25.0 31.3 33.3 34.7 | 1693 1460 1515 1645 1645 1805 |
| 2BE1?253 | 740（直聯） 740（直聯） 565（皮帶） 660（皮帶） 820（皮帶） 880（皮帶） 920（皮帶） | *55 75 45 55 75 90 90 | Y315S-8 Y305M-8 Y225M-4 Y250M-4 Y280S-4 Y280M-4 Y280M-4 | 33mbar (-0.098MPa) | 2450 2450 1750 2140 2690 2860 2980 | 40.8 40.8 29.2 35.7 44.8 47.7 49.7 | 2215 2369 1695 1765 1950 1955 2055 |
| 2BE1?303 | 590（直聯） 740（直聯） 472（皮帶） 500（皮帶） 530（皮帶） 590（皮帶） 660（皮帶） 710（皮帶） 740（皮帶） 790（皮帶） | 75 110 55 55 75 75 90 90 110 132 | Y315L2-10 Y315L2-8 Y250M-4 Y250M-4 Y280S-4 Y280S-4 Y280M-4 Y280M-4 Y315S-4 Y315M-4 | 33mbar (-0.098MPa) | 3200 4000 2600 2700 2880 3200 3600 3820 4000 4200 | 53.3 66.7 43.3 45.0 48.0 53.3 60.0 63.7 66.7 70.0 | 3080 3160 2645 2645 2810 2810 2925 2925 3179 3290 |
| 2BE1?353 | 590（直聯） 372（皮帶） 420（皮帶） 472（皮帶） 500（皮帶） 530（皮帶） 590（皮帶） 660（皮帶） | 132 75 75 90 110 110 132 160 | Y355L1-10 Y280S-4 Y280S-4 Y280M-4 Y315S-4 Y315S-4 Y315M-4 Y315L1-4 | 33mbar (-0.098MPa) | 5300 3480 3760 4200 4500 4730 5300 5780 | 88.3 58.0 62.7 70.0 75.0 78.8 88.3 96.3 | 4750 3560 3600 3665 3710 3905 4750 4100 |
*標注表示特殊工況適用。
如需得到更為詳細的信息，請咨詢客服。
